Морские и морские электрические системы работают в сложных условиях. Кабели, используемые на морских платформах, оборудовании подводного мониторинга, транспортных средствах с дистанционным управлением, системах аквакультуры и морских инженерных проектах, должны выдерживать давление воды, коррозию в соленой воде, механические нагрузки, изменения температуры и непрерывное движение.
Стандартный кабель может противостоять воздействию влаги, но он не обязательно пригоден для длительного погружения в воду. Если вода проникнет через поврежденную оболочку или плохо герметизированный разъем, она может распространиться по кабелю и вызвать коррозию проводника, нарушение изоляции, нестабильность сигналов, короткие замыкания и остановку оборудования.
Водонепроницаемые кабели разработаны для снижения этих рисков. Их водостойкие материалы и внутренние водоблокирующие конструкции помогают поддерживать надежное подводное питание, управление и соединения для передачи данных.

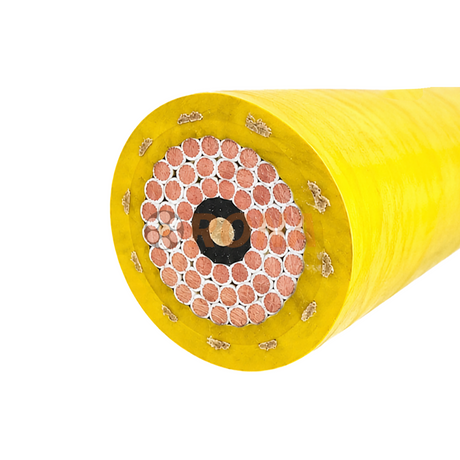

Водонепроницаемый кабель предназначен для предотвращения или ограничения проникновения и распространения воды по кабелю. В отличие от обычного водонепроницаемого кабеля, который в основном опирается на внешнюю оболочку, водонепроницаемый кабель может также содержать внутренние водоблокирующие материалы.
К общим структурным особенностям относятся:
Луженые медные жилы
Водостойкая изоляция
Внешняя оболочка из резины или полиуретана
Водоблокирующие ленты, нити или наполнители.
Экранирование для стабильной передачи сигнала
Армирование для растягивающих и механических нагрузок
Требуемая конструкция зависит от применения. К кабелю, прикрепленному к подводному датчику, предъявляются другие требования, чем к гибкому тросу, который постоянно перемещается вместе с ROV.
Водонепроницаемые кабели RONA включают поперечные и продольные водонепроницаемые конструкции для морской техники, подводного оборудования, морского мониторинга, аквакультуры и промышленной автоматизации.
Водонепроницаемость и водонепроницаемость иногда рассматриваются как одинаковые понятия, но есть важное практическое различие.
Водонепроницаемая внешняя оболочка предотвращает попадание воды в нормальные условия. Однако кабели, проложенные под водой, могут подвергаться истиранию, раздавливанию, растяжению, многократному изгибу или случайному повреждению. После разрезания внешней оболочки вода может достичь проводников и пройти через пространства между компонентами кабеля.
Водонепроницаемая конструкция обеспечивает дополнительную внутреннюю защиту. Водоблокирующие материалы могут ограничить распространение влаги даже в случае повреждения одной секции кабеля. Это уменьшает длину кабеля и снижает риск попадания воды на подключенное оборудование.
Водонепроницаемость не означает, что кабель невозможно повредить. Надежная работа по-прежнему зависит от правильного выбора кабеля, его установки, разъемов, концевых заделок и технического обслуживания.
В водонепроницаемых кабелях обычно используются поперечные или продольные водоблокирующие конструкции.
| Тип кабеля | Основная функция | Типичные области применения |
|---|---|---|
| Поперечный водонепроницаемый кабель | Помогает предотвратить радиальное проникновение воды снаружи к жилам кабеля. | Подводные датчики, насосы, камеры и контрольное оборудование |
| Продольный водонепроницаемый кабель | Ограничивает перемещение воды по длине кабеля. | Длинные подводные кабельные трассы, донные приборы и морские системы |
| Комбинированная конструкция | Обеспечивает как радиальную, так и продольную защиту. | Критически важное подводное оборудование и требовательные морские установки |
Поперечный водонепроницаемый кабель направлен на предотвращение прохождения воды по поперечному сечению кабеля. Продольный водонепроницаемый кабель ограничивает миграцию воды по кабелю после локального повреждения.
В тех случаях, когда отказ может привести к дорогостоящему простою или сложному ремонту под водой, могут потребоваться обе формы защиты.
Основным преимуществом водонепроницаемого кабеля является его способность контролировать проникновение воды. Внутренние водоблокирующие элементы заполняют пространство между жилами, изоляционными слоями и другими компонентами кабеля.
Если внешняя оболочка повреждена, эти материалы помогают предотвратить распространение воды на большое расстояние. Таким образом, неисправность может оставаться ограниченной меньшим участком, что делает проверку и ремонт более управляемыми.
Это особенно важно при морских установках, где извлечение и замена длинного кабеля может быть дорогостоящим и отнимать много времени.
Соленая вода может быстро повредить оголенный металл. Когда морская вода достигает медного проводника, коррозия может увеличить электрическое сопротивление и постепенно снизить механическую прочность.
В морских и подводных кабелях часто используются тонкопроволочные луженые медные жилы. Оловянное покрытие повышает устойчивость к коррозии, а многожильная конструкция обеспечивает гибкость, необходимую для установки и перемещения.
Однако сама по себе луженая медь не может гарантировать надежную работу под водой. Его необходимо комбинировать с подходящей изоляцией, гидроизоляцией, материалами оболочки и герметичными соединениями.
Вода внутри кабеля может снизить сопротивление изоляции и вызвать ток утечки, короткое замыкание или нестабильную передачу сигнала. Эти сбои могут повлиять на подводные камеры, датчики, приборы мониторинга, системы управления и оборудование связи.
Водонепроницаемая конструкция помогает защитить изолированные жилы и обеспечить электрическое разделение. Если в комплект поставки входит экранирование, кабель может уменьшить электромагнитные помехи от близлежащих двигателей, насосов, генераторов и другого электрического оборудования.
Для систем, передающих как электроэнергию, так и сигналы, структура кабеля должна быть спроектирована так, чтобы минимизировать помехи и поддерживать стабильную передачу.
Подводные кабели могут подвергаться растягивающим усилиям, вибрации, сдавливанию, ударам, истиранию и многократному изгибу. Кабели, используемые с судов или морских платформ, также могут смещаться из-за волн, течений и работы оборудования.
По этой причине водонепроницаемость — это только одна часть выбора кабеля. Инженеры также должны учитывать гибкость проводника, прочность на разрыв, долговечность оболочки, радиус изгиба и сопротивление усталости.
Фиксированный кабель, установленный на станции мониторинга морского дна, может иметь приоритет над долговременным давлением и водонепроницаемостью. Подвижный трос ROV, напротив, требует большей гибкости и устойчивости к повторяющимся изгибам.
Внешнее давление увеличивается по мере увеличения глубины установки. Кабель, который работает на мелководье, может не подойти для более глубокой подводной среды.
Давление может сжать внешнюю оболочку и обнажить слабые места в наполнителях, изоляционных слоях и точках подключения. Поэтому перед выбором кабеля следует определить ожидаемую глубину, рабочее давление, период погружения и метод развертывания.
Также необходимо оценить полное соединение. Устойчивый к давлению кабель не может обеспечить надежную работу подводной системы, если его разъем, сальник, пенетратор, соединительный элемент или корпус оборудования не подходят для таких же условий.
В ROV используются кабели для передачи энергии, команд управления, видео и данных. Их кабели могут непрерывно двигаться и подвергаться тянущим силам, истиранию и контакту с подводными конструкциями.
В зависимости от системы электрооптический гибридный кабель может сочетать в себе силовые проводники и оптические волокна. Конструкция с нейтральной плавучестью также может помочь снизить механическую нагрузку, вызываемую весом кабеля в воде.
Датчики качества воды, подводные камеры, донные приборы и станции мониторинга окружающей среды зависят от надежной передачи сигнала. Попадание воды может исказить измерения, прервать связь или повредить подключенную электронику.
Продольная блокировка воды полезна для длинных кабельных трасс, поскольку она ограничивает расстояние, на которое может пройти вода после локального повреждения оболочки.
Подводные приборы и морское оборудование обнаружения могут подвергаться воздействию соленой воды, давления, масел, химикатов, вибрации и изменений температуры. Кабели для этих систем необходимо выбирать в соответствии как с экологическими, так и с электрическими требованиями.
Современные предприятия аквакультуры используют подводные камеры, кормушки, насосы, фонари и датчики мониторинга. Эти устройства часто остаются погруженными в воду в течение длительного времени, и на них могут влиять движение воды, биологический рост и частое техническое обслуживание.
Гибкие водонепроницаемые кабели помогают обеспечить надежные соединения питания и управления, одновременно снижая риск преждевременного выхода кабеля из строя.

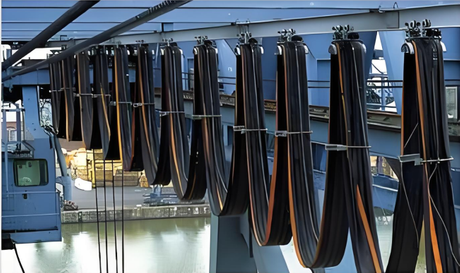

Порты, мосты, плотины, плавучие конструкции и другие морские проекты могут потребовать подключения к подводному источнику питания, освещению, мониторингу и связи. Эти приложения могут включать как фиксированные, так и подвижные секции кабеля, поэтому правильная конструкция и материал оболочки особенно важны.
Кабель следует выбирать в соответствии со всей рабочей средой, а не только с учетом одной спецификации.
Убедитесь, что по кабелю будет передаваться питание, сигналы управления, данные, оптические сигналы или несколько функций одновременно. Важные электрические детали включают в себя:
Рабочее напряжение и ток
Размер проводника и количество жил
Требования к экранированию
Тип сигнала или связи
Требуемые оптические волокна
Допустимое падение напряжения
Композитный кабель может сочетать в себе различные функции передачи, но он должен быть спроектирован так, чтобы контролировать электрические помехи и поддерживать механический баланс.
В стационарных установках обычно особое внимание уделяется длительной гидроизоляции, устойчивости к давлению, химической стойкости и долговечности.
Передвижные устройства требуют большей гибкости, усталостной прочности, подходящей прочности на разрыв и меньшего радиуса изгиба. Если кабель будет наматываться на катушку или использоваться в качестве троса, производитель должен знать частоту изгиба, расстояние перемещения, скорость и механическую нагрузку.
Перед выбором водонепроницаемого кабеля следует оценить окружающую среду. Подтвердите, будет ли кабель прокладываться в пресной или соленой воде, определите глубину установки и ожидаемое давление воды, а также уточните, будет ли он оставаться постоянно под водой или подвергаться воздействию воды только временно. Также необходимо учитывать рабочую температуру, контакт с маслами или химикатами, воздействие ультрафиолета выше ватерлинии, а также риск истирания, раздавливания или удара. Для движущихся подводных систем конструкция кабеля должна учитывать растягивающие силы, вибрацию, повторяющиеся изгибы, течения воды и движение оборудования. Предоставление этих эксплуатационных данных позволяет производителю выбрать подходящие материалы проводников, изоляцию, водоблокирующую структуру, армирование и конструкцию внешней оболочки для конкретного применения.

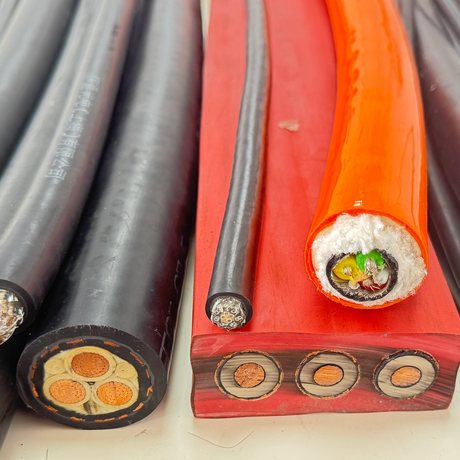

Резиновые оболочки могут обеспечить гибкость и устойчивость к суровым условиям окружающей среды. Полиуретановые оболочки часто выбираются там, где важны устойчивость к истиранию, механическая прочность и гибкость.
Ни один материал не подходит для каждой среды. Необходимо учитывать химическое воздействие, температуру, перемещение, способ установки и условия обслуживания.
Например, поперечный водонепроницаемый кабель RECH для подводного оборудования компании RONA предназначен для низковольтного подводного применения и сочетает в себе гибкие проводники с водонепроницаемой конструкцией.
Правильная установка необходима для надежного подводного соединения. Разъемы, сальники, пенетраторы и соединители должны соответствовать диаметру кабеля, давлению воды и условиям погружения.
Возле разъемов следует установить компенсатор натяжения, чтобы тянущая сила не действовала непосредственно на электрические контакты. Кабель не следует перекручивать, сдавливать или сгибать ниже минимального радиуса изгиба.
Перед развертыванием проверьте внешнюю оболочку и проверьте целостность проводника и сопротивление изоляции. Критически важные системы также могут потребовать испытаний на погружение или давление.
Регулярные проверки должны проверять наличие порезов, истирания, повреждений разъемов, коррозии, ненормального изгиба и признаков утечек. Раннее обнаружение небольшого дефекта может предотвратить более крупный сбой подводной системы.
В общем, нет. Наружный кабель может противостоять дождю и солнечному свету, но это не означает, что он может выдерживать постоянное погружение или внешнее давление воды.
Нет. Кабель — это только одна часть системы. Разъемы, клеммы, сальники, соединения и корпуса оборудования также должны соответствовать одинаковым подводным условиям.
Да. В зависимости от применения в составном композитном кабеле, изготовленном по индивидуальному заказу, могут сочетаться силовые проводники, ядра управления, сигнальные пары или оптические волокна.
Ни то, ни другое автоматически не становится лучше. Поперечная гидроблокировка помогает предотвратить радиальное попадание воды, а продольная гидроблокировка ограничивает движение воды вдоль кабеля. Правильный выбор зависит от установки и уровня риска.
Водонепроницаемые кабели помогают обеспечить надежные подводные соединения, ограничивая проникновение воды, защищая проводники, сохраняя электрические характеристики и снижая риск коррозии и сбоя системы.
Выбор правильного кабеля требует тщательного учета глубины, давления, движения, силы натяжения, радиуса изгиба, температуры, химического воздействия, электрической нагрузки и требований к сигналу. Разъемы и оконечные устройства также должны быть совместимы с кабелем и рабочей средой.
Благодаря правильной поперечной, продольной или комбинированной водонепроницаемой конструкции морские и морские операторы могут повысить надежность системы, снизить затраты на техническое обслуживание и продлить срок службы подводного электрооборудования.
