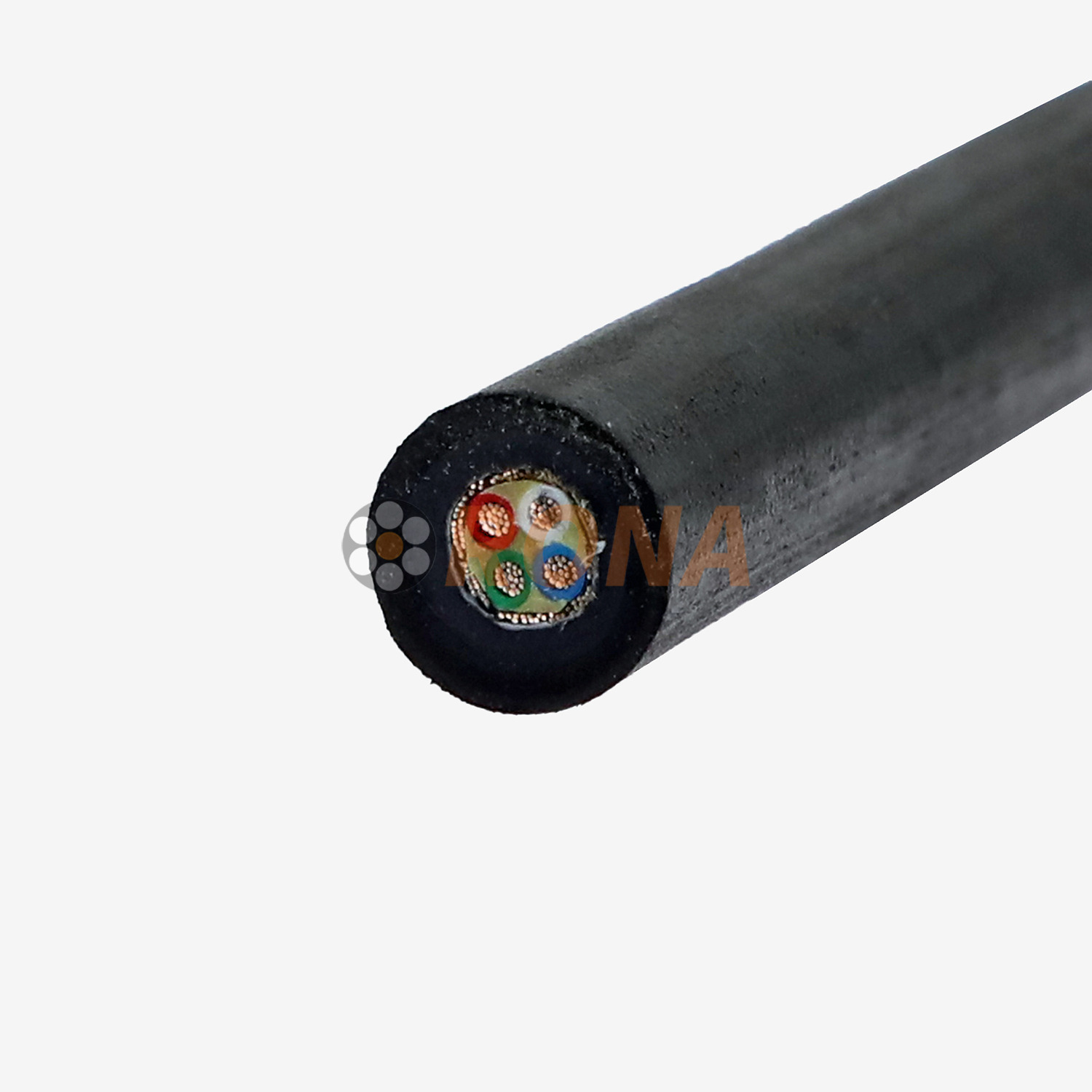

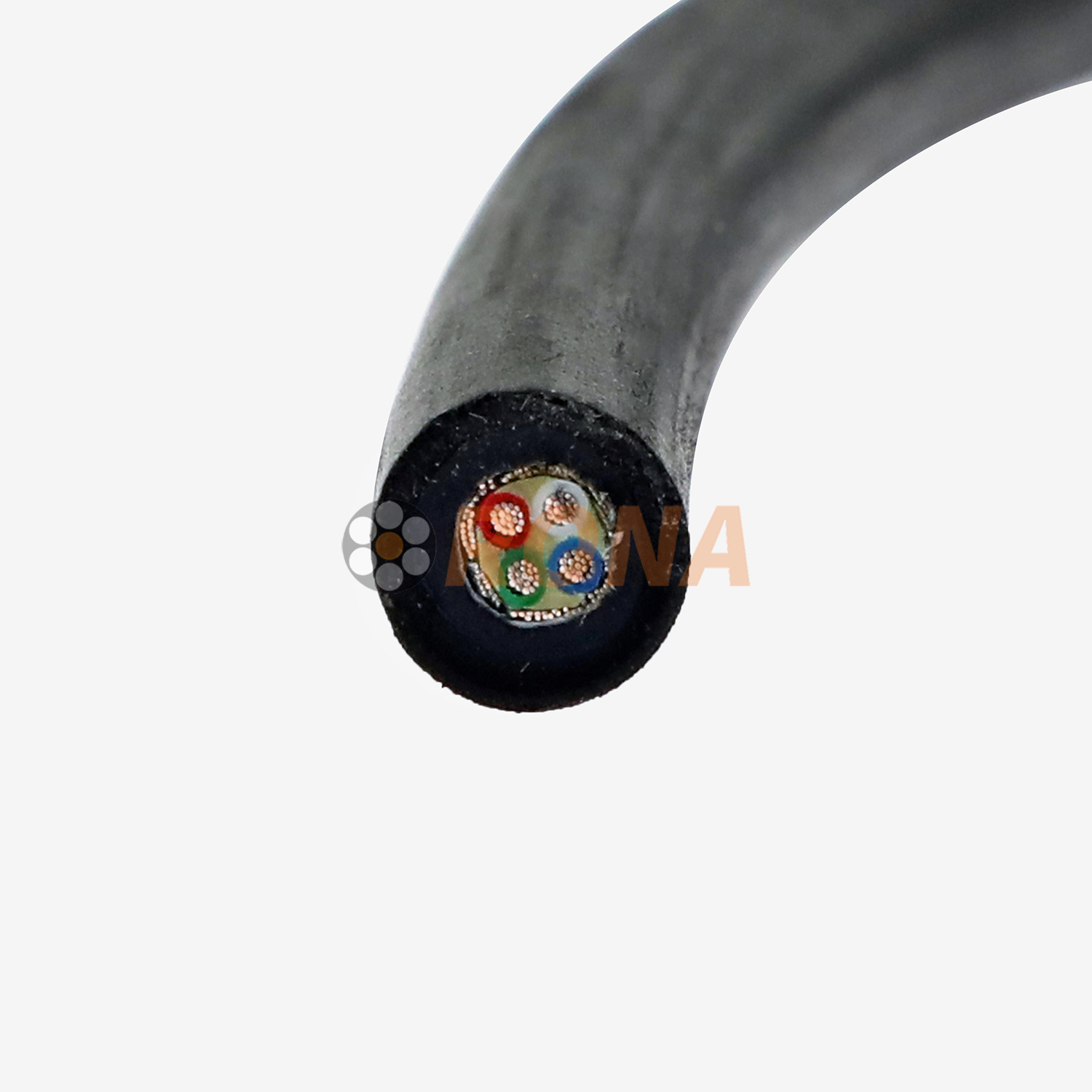

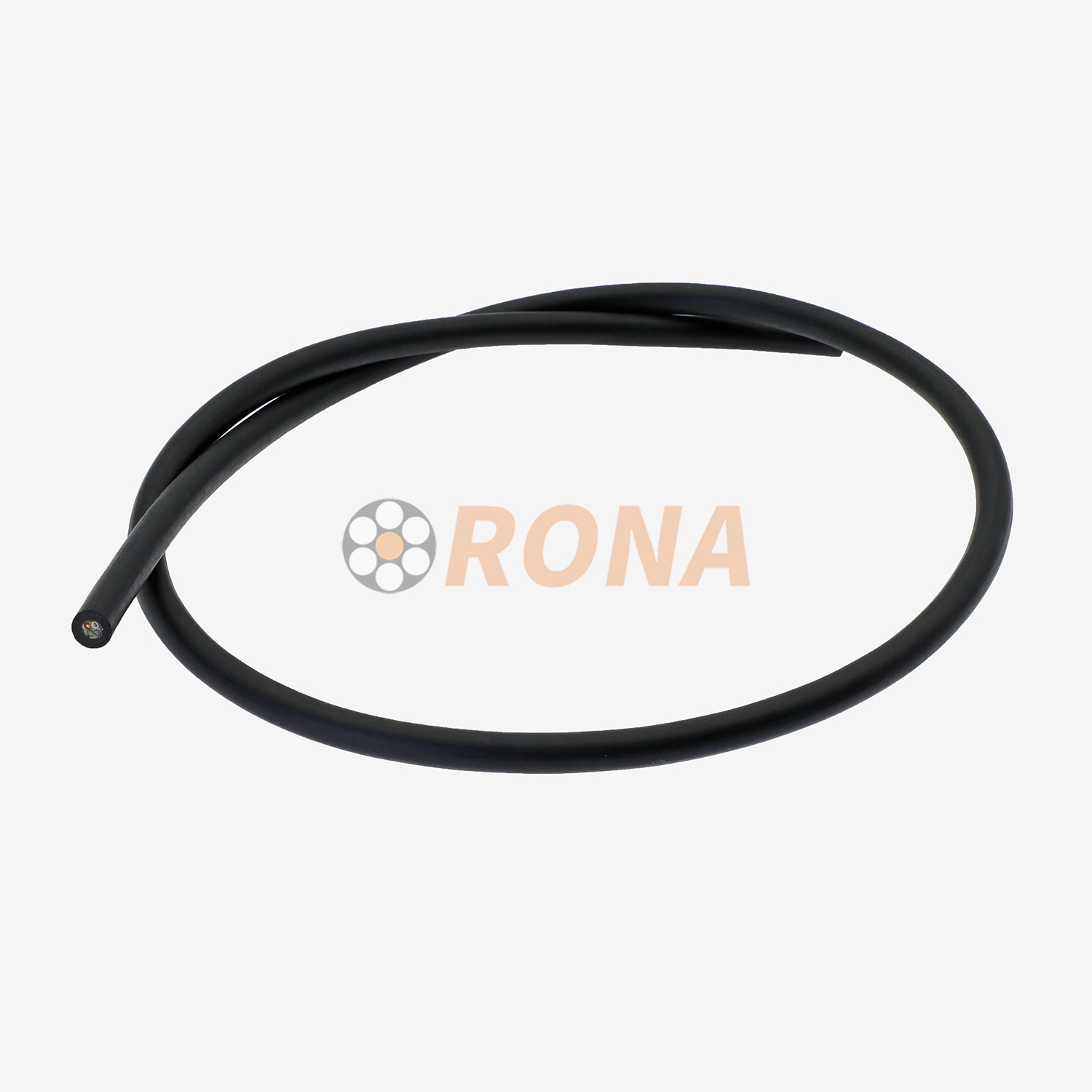

RECH 4×0,3 мм² Водонепроницаемый поперечный водонепроницаемый кабель передачи данных

Обзор продукта

В подводной инженерии передача деликатных данных в средах с высоким давлением и сильными помехами требует узкоспециализированной среды. В отличие от обычных морских кабелей, поперечный водонепроницаемый кабель передачи RECH 4×0,3 мм² строго позиционируется как «водонепроницаемый кабель сигнального уровня».

Мы разработали этот кабель с учетом трех основных характеристик, чтобы гарантировать нулевую потерю данных в критически важных водных условиях:

Микро-сечение (4×0,3 мм²): оптимизировано для слаботочной и высокочастотной телеметрии данных, что позволяет снизить общий вес кабеля и занимаемую площадь для компактных морских приборов.

Усовершенствованное экранирование: устраняет электромагнитные помехи (EMI) и перекрестные помехи, обеспечивая кристально чистую целостность аналогового и цифрового сигнала.

Поперечная водонепроницаемость (технология блокировки воды): Разработана с использованием внутренних водоблокирующих гелей или набухающих лент. Даже если внешняя оболочка подвергается механическому повреждению, поперечная водонепроницаемая конструкция предотвращает проникновение капиллярной воды по длине кабеля и разрушение подключенной электроники.

Основные преимущества

Поперечная водонепроницаемая конструкция с полным поперечным сечением: встроенная водоблокирующая лента и пряжа, изготовленные из композитного полиэфирного волокна с высоким водопоглощением, расширяются в сотни раз в своем объеме при контакте с водой. Даже при повреждении внешней оболочки она быстро образует динамический уплотняющий барьер, предотвращающий проникновение воды по зазорам жил, исключающий короткие замыкания и отказы оборудования.

Проводники из бескислородной меди высокой чистоты. Изготовленный из многожильной бескислородной меди высокой чистоты (чистота ≥99,95%), этот кабель, устойчивый к морской воде, обеспечивает превосходную проводимость и стойкость к окислению. Максимальное сопротивление проводника при 20°C составляет ≤12,10 Ом/км, что обеспечивает эффективную передачу мощности и сигнала на большие расстояния.

Превосходная устойчивость к коррозии и износу: черная оболочка из силиконовой резины (RAL9005) обеспечивает исключительную устойчивость к коррозии в морской воде, УФ-излучению и механическому истиранию. Имея степень износа ≤0,1 мм/1000 циклов трения, он выдерживает суровые условия подводной буксировки и давления.

Высокоэффективное электромагнитное экранирование: экранирование оплеткой из луженой медной проволоки (покрытие ≥85%) в сочетании с дренажным слоем из голой медной ленты обеспечивает превосходную защиту от электромагнитных помех. Его сопротивление заземления составляет ≤2 Ом, что обеспечивает четкую передачу сигнала в подводных средах с электрическими помехами.

Широкий диапазон температур и гибкости: надежно работает в диапазоне от -40°C до +90°C и имеет гибкую конструкцию, выдерживающую частые изгибы и буксировку, что делает его идеальным для динамичного подводного оборудования.

Технические характеристики

Приложения

Благодаря непревзойденной изоляции сигнала и устойчивости к гидростатическому давлению этот водонепроницаемый кабель сечением 4×0,3 мм² является стандартным выбором для телеметрии в чувствительных морских экосистемах:

• Подводные датчики и приборы

  Проводка для датчиков проводимости, температуры и глубины (CTD), измерителей растворенного кислорода и датчиков глубоководного давления.

• Сети мониторинга качества воды

  Передача данных для интеллектуальных буев, станций мониторинга окружающей среды и систем телеметрии для аквакультуры.

• Сонар и телеметрия акустических сигналов

  Подключение гидрофонов и транспондеров акустического срабатывания там, где абсолютное минимальное затухание сигнала и защита от электромагнитных помех имеют решающее значение.

Сигнал и силовой кабель

Частый вопрос, который мы получаем от системных интеграторов, заключается в том, как отличить использование наших водонепроницаемых кабелей малого сечения от наших моделей для тяжелых условий эксплуатации. Чтобы спроектировать надежный ROV или подводный узел, необходимо строго отделить сигнал от питания.

Вот инженерное разделение труда между водонепроницаемыми кабелями 4×0,3 мм² и 4×6,0 мм²:

Часто задаваемые вопросы

В чем разница между поперечными водонепроницаемыми и традиционными водонепроницаемыми кабелями?

Традиционные водонепроницаемые кабели защищают только от проникновения внешней воды через оболочку. Наш поперечный водонепроницаемый кабель предотвращает распространение воды по длине кабеля, даже если оболочка повреждена, что значительно повышает безопасность и надежность.

Можно ли этот кабель постоянно погружать в морскую воду?

Да, оболочка из хлоропренового каучука и коррозионностойкие материалы предназначены для постоянного погружения в морскую воду, что делает его идеальным для длительной подводной установки.

Предлагаете ли вы нестандартную длину кабеля?

Да, хотя стандартная упаковка составляет 100 метров на рулон, мы можем предоставить нестандартную длину до 500 метров на рулон для удовлетворения конкретных требований проекта.

Каково сопротивление изоляции этого кабеля?

Изоляция из ПВХ обеспечивает сопротивление изоляции ≥100 МОм·км, эффективно изолируя сигналы жилы и предотвращая перекрестные помехи.
