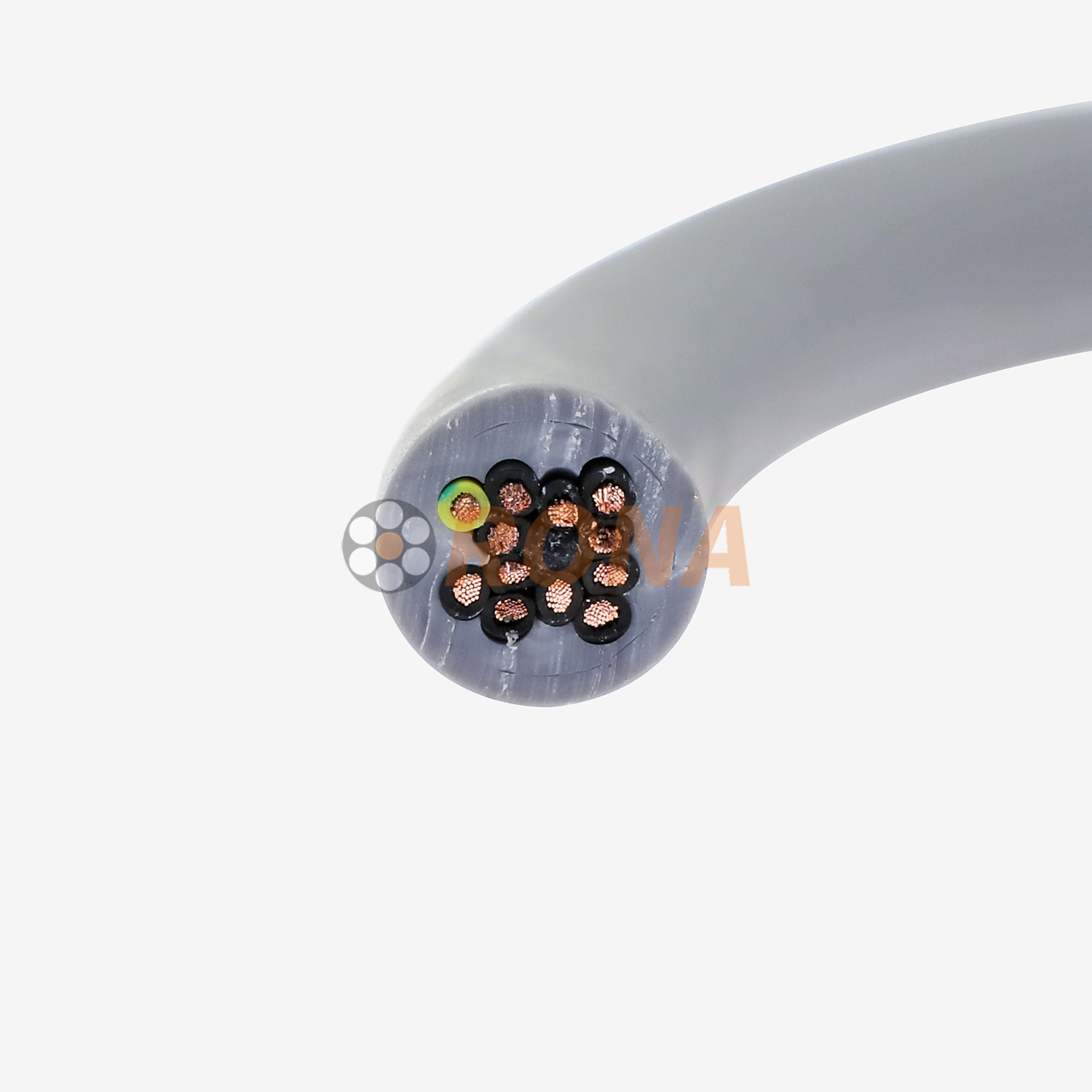

HFVP 12G0,75
RONA
85444929
Экранированные цепные кабели ПВХ 12G0 75 имеют точную инженерию для высокоскоростных автоматизированных парковочных систем, где имеют первостепенное значение компактную конструкцию, надежная передача сигнала и долговечность в ограниченных пространствах. Эти кабели оптимизированы для обработки постоянного, повторяющегося движения цепочек перетаскивания в роботизированных парковочных подъемниках, трансфер и вертикальных/горизонтальных автомобильных грузчиков, обеспечивая бесшовную работу на оживленных городских парковках.
▍ Структурный материал
Имя | ПВХ -перетаскиваемые цепные кабели |
Conductor | Лучшие медные материалы для бренда |
Изоляция | Высокоэластичность ПВХ соединение |
Оболочка | Устойчивый к истиранию ПВХ |
Внешний цвет куртки | Черный/серый/оранжевый |
▍ Спецификация
Элемент | Ценить |
Напряжение | 300/500 В. |
Температурная диапазон | Фиксированная установка: -20 ℃ ~ 70 ℃ Перемещение установки: -15 ℃ ~ 70 ℃ |
Минимальный радиус изгиба | Фиксированная установка: 5 -кратный кабель наружный диаметр Перемещение установки: 7,5x кабель внешнего диаметра |
Максимальная мобильная скорость | Неподдерживаемая скорость: 3 м/с Скорость скольжения: 2 м/с Ускорение: 20 м/с² |
Погодная сопротивление | Устойчивое, подходящее использование в помещении |
Сертификат | CE/CCC/ISO9001/ISO14001/OHSAS18001 |
Построенные с многоцепочечными медными проводниками (12 AWG, Stranding Class 5) и гибкой оболочкой из ПВХ (твердость берега 75A), эти кабели достигают плотного радиуса изгиба в 7,5x их диаметра. Это позволяет им вписаться в узкие цепи сопротивления (ширина ≤50 мм) без переключения или усталости во время непрерывного движения.
Двойная система экранирования-алюминиевая фольга (100% покрытие) с сливным проводом, плюс плетеная медная щит (95% охват)-эффективно блокирует электромагнитные и радиочастотные помехи. Это обеспечивает стабильную связь между контроллерами системы парковки и двигателями, даже в средах с высоким электрическим шумом от нескольких движущихся частей.
12 проводников AWG (90 цепей 0,25 мм меди) поддерживают непрерывный ток до 20А при 60 ° C, обеспечивая достаточную мощность для двигателей парковочной системы (1,5–3 кВт) и модулей управления без перегрева.
Пламени-отдаленная ПВХ оболочка (рейтинг UL94 V-0) сопротивляется моторным маслам, очищающим растворителям и механическим истиранию. Он проверяется, чтобы выдерживать более 5 миллионов циклов в приложениях цепочки DRAG (Per Din EN 61378-1), обеспечивая срок службы более 10 лет на парковках с высоким трафиком.
Сертифицированные в T/CEEIA 446—2020 (кабельный стандарт Chair Chain) и IEC 60228, эти кабели соответствуют глобальным требованиям для оборудования для автоматизации, обеспечивая совместимость с системами таких производителей, как Bosch Rexroth и Sew-EuroDrive.
Автоматизированные системы парковки : роботизированные шаттлы (например, Stanley Robotics), вертикальные автомобильные подъемы и горизонтальные конвейерные ленты в полностью автоматизированных гаражах.
Промышленное оборудование : цепочки перетаскивания машины с ЧПУ, приводы упаковочного оборудования и системы передачи линий роботизированных сборов.
Aerospace : наземное опорное оборудование для парковки самолетов, включая автоматические буксирные тракторы и механизмы дверей ангара.
Медицинские : больничные логистические системы, такие как автоматизированные транспортные тележки для пациентов и аптечные системы поиска робота.
В: Какова максимальная рабочая скорость кабеля?
A: Он поддерживает непрерывную работу на скорости до 2 м/с, что соответствует требованиям производительности высокопроизводительных автоматизированных парковочных систем, которые обрабатывают более 50 автомобилей в час.
В: Можно ли использовать кабель на открытых парковочных местах?
A: Да, его устойчивая к ультрафиолетовой ПВХ-оболочке (добавки для блокировки 99% лучей UVB) обеспечивает производительность в наружной среде, включая воздействие дождя, снега и колебаний температуры.
В: Какие разъемы совместимы с этим кабелем?
A: Он совместим со стандартными промышленными разъемами, такими как M12 (A-кодированный для сигнала, D-кодированный для мощности) и M8, с дополнительными чрезмерными разъемами, доступными для защиты IP67/IP68 от воды и пыли.
Q: Требуется ли кабель заземления?
A: Да, правильное заземление плетеного щита через сливную проволоку необходимо для максимизации защиты EMI и обеспечения соответствия стандартам безопасности, такими как IEC 61140.
В: Какова изгибающая жизнь кабеля?
A: Протестировано, чтобы превышать 5 миллионов циклов в системах цепи сопротивления (длина штриха 1 м, скорость 0,5 м/с), он переживает неэкранированные кабели в 2–3 раза в автоматических приложениях для парковки.
