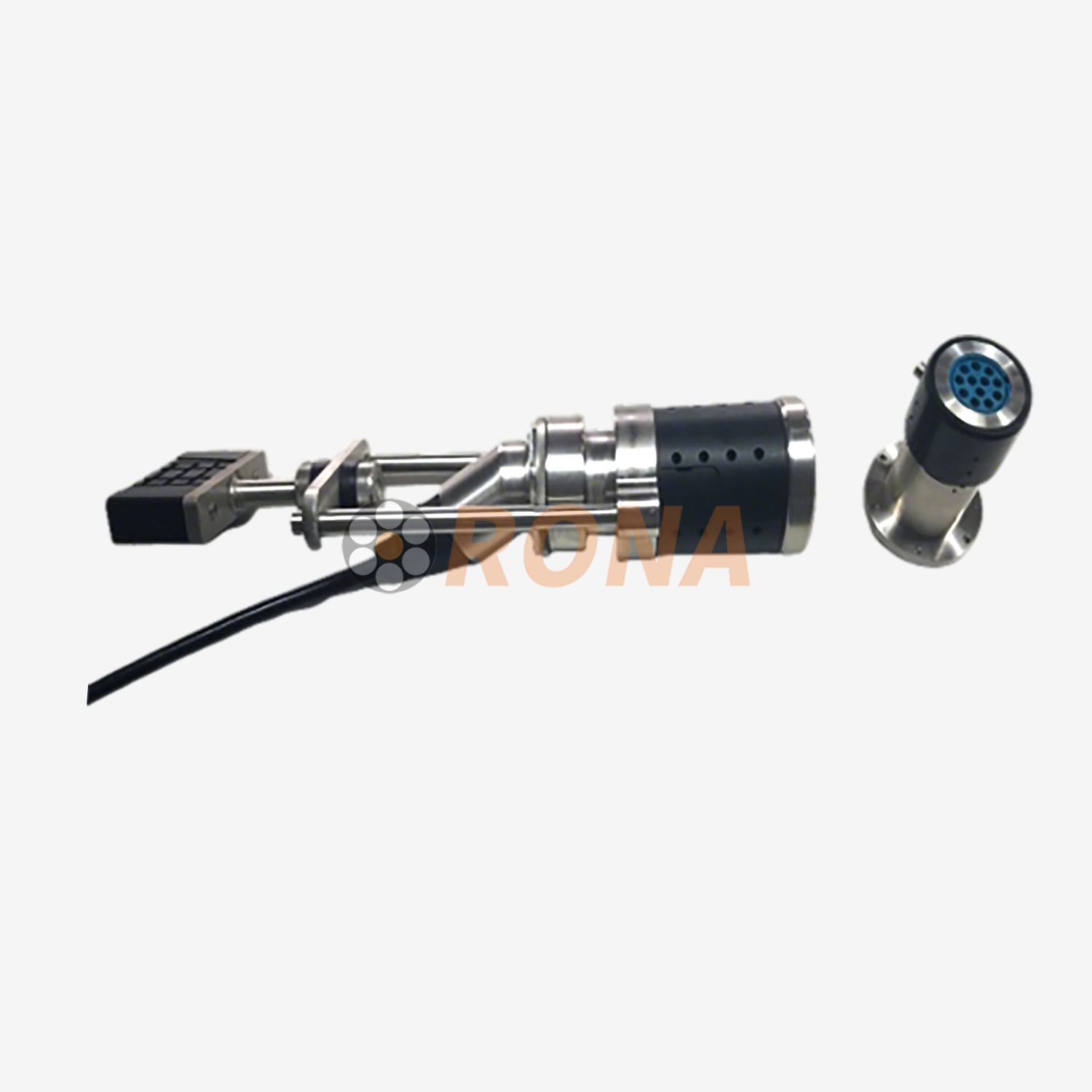

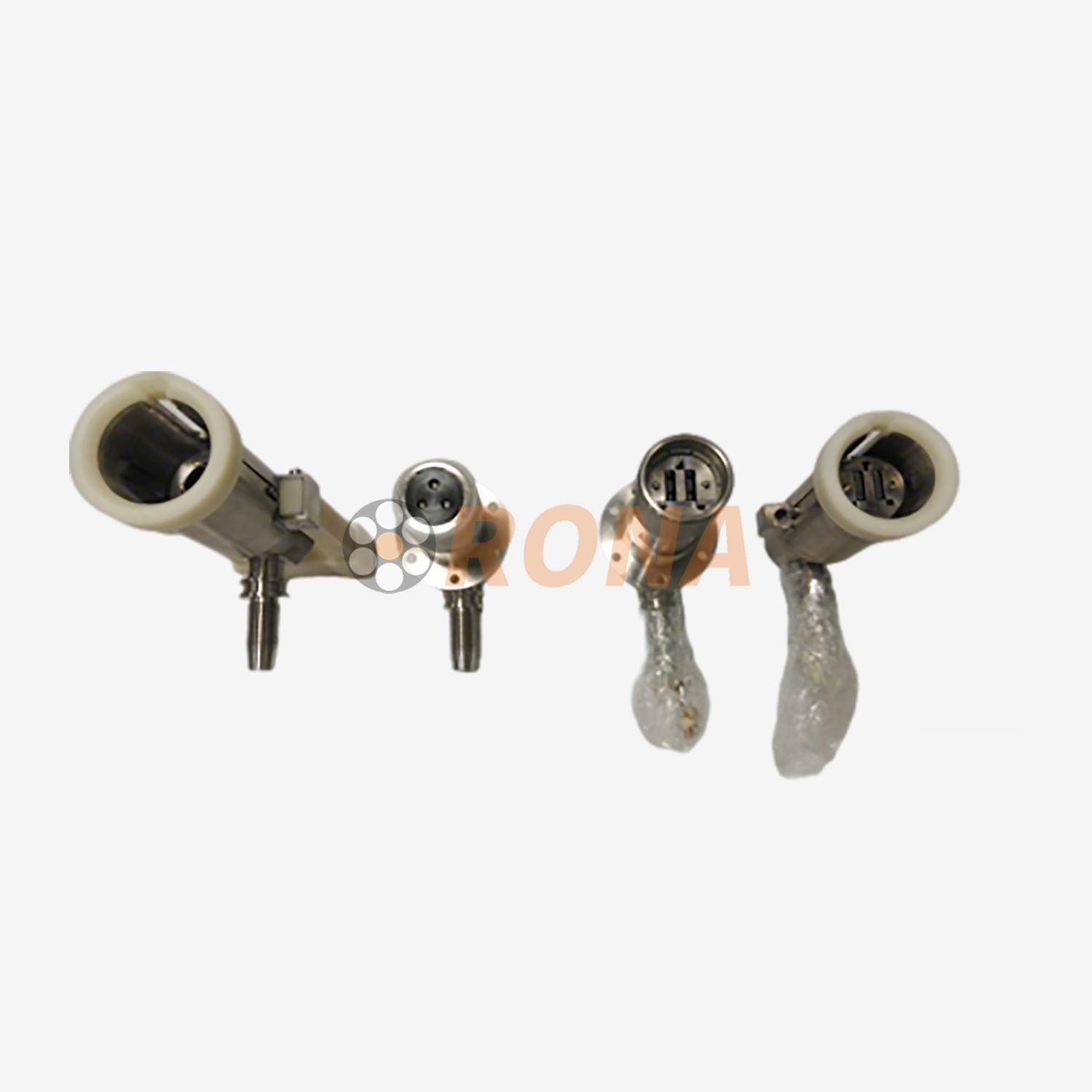

Оптический и электрический разъем в сборе
Описание продукта
Узел оптического и электрического разъема, предназначенный для подводной эксплуатации на глубине океана, представляет собой основное решение для подключения, разработанное для экстремальных морских условий. Он обеспечивает стабильный и высокопроизводительный интерфейс для передачи оптических сигналов, электрических сигналов и энергии, специально разработанный для постоянно развернутых океанографических инструментов и динамически реконфигурируемых подводных сетей. Состоящий из разъемов и кабельных сборок, его форм-фактор и длина кабеля могут быть настроены в соответствии с разнообразными требованиями к установке и эксплуатации, обеспечивая надежную аппаратную поддержку для бесперебойной передачи данных и электропитания между подводными объектами.
Особенности продукта
Многофункциональная передача: объединяет оптический сигнал, электрический сигнал и передачу энергии в одном интерфейсе. Благодаря 4 оптическим каналам и выбираемым электрическим ядрам он одновременно обеспечивает многоканальную передачу данных и подачу энергии, обеспечивая функциональность «все в одном».
Широкий диапазон рабочих температур. Диапазон рабочих температур от -45°C до +85°C позволяет ему надежно работать при различных температурах океана, от полярных регионов до тропических вод, независимо от экстремальных условий.
Настраиваемая конфигурация: форма сборки и длина кабельного наконечника могут быть адаптированы к конкретным требованиям заказчика, обеспечивая оптимальную интеграцию с доступным пространством для установки и расстояниями подключения различных морских инженерных проектов.
Параметры производительности
| Категория параметра | Спецификация |
|---|---|
| Возможность спаривания | Подводное соединение |
| Электрические контакты | 3, 7 или 12 ядер |
| Оптические каналы | 4 волокна |
| Угол выхода кабеля | 45° или 90° |
| Контактное сопротивление | ≤10 МОм |
| Вносимая потеря | ≤1,5 дБ (@1310 нм); ≤1,2 дБ (@1550 нм) |
| Устойчивость к изоляции | ≥1000 МОм (нормальные условия) |
| Диэлектрическое выдерживаемое напряжение | 1000–10 000 В постоянного тока, 1 минута |
| Текущий рейтинг | 5 А – 20 А |
| Механическая жизнь | 300 циклов стыковки |
| Высокочастотная вибрация | 10–500 Гц, 0,75 мм/100 м/с² |
| Шок | 100 г |
| Гидростатическое давление | 20 – 127 МПа (Боковое); 20 – 127 МПа (продольное) |
| Рабочая температура | от -45°С до +85°С |
Способность работать на всей глубине океана с превосходной устойчивостью к окружающей среде: Способна выдерживать гидростатическое давление от 20 до 127 МПа как в боковом, так и в продольном направлениях. Это обеспечивает надежную работу на всех морских глубинах, от мелководья до самых глубоких океанских впадин, преодолевая традиционные ограничения глубоководной связи.
Возможность подключения под водой для повышения эффективности работы: поддерживает операции прямого подключения и отключения под водой, устраняя необходимость подъема оборудования на поверхность. Это значительно упрощает процессы установки, обслуживания и ремонта подводных систем, сокращая время эксплуатации, затраты и повышая общую эффективность подводных работ.
Безопасность, надежность и стабильная производительность. Отличаются превосходными электрическими и механическими характеристиками. Контактное сопротивление ≤10 мОм обеспечивает стабильную передачу тока и минимизирует потери мощности. Сопротивление изоляции ≥1000 МОм (в нормальных условиях) и выдерживаемое напряжение диэлектрика 1000-10000 В постоянного тока в течение 1 минуты эффективно предотвращают утечку и опасность пробоя, обеспечивая безопасность как оборудования, так и персонала. Механический срок службы в 300 циклов соединения в сочетании с устойчивостью к высокочастотной вибрации (10–500 Гц, 0,75 мм/100 м/с²) и ударам силой 100 г гарантирует стабильную и длительную работу в сложных морских условиях.
Модульная серийная конструкция для широкой совместимости: используется серийная конструкция для ключевых параметров. Доступны конфигурации электрических контактов с 3, 7 и 12 жилами с углами выхода хвостовика 45° или 90°. Это отвечает разнообразным требованиям к количеству каналов сигнала и углам установки различного подводного оборудования, снижая затраты на применение за счет устранения необходимости в разработке по индивидуальному заказу.
Широкий спектр применения
Обсерватории морского дна: служат важным узлом соединения между распределительными коробками на разных уровнях в кабельной сети обсерваторий. Он облегчает передачу оптических/электрических сигналов и энергии между распределительными коробками, датчиками и магистральной сетью, обеспечивая стабильный возврат данных в режиме реального времени для мониторинга морской среды и предупреждения о геологических опасностях.
Объекты марикультуры: подключают различное оборудование на интеллектуальных океанских ранчо, такое как мониторы качества воды, кормушки и подводные камеры, к центрам управления для передачи сигналов и электропитания, повышая эффективность и точность управления аквакультурой.
Соединение подводной среды обитания и мобильных платформ: обеспечивает мгновенное соединение между подводными средами обитания и мобильными платформами, такими как дистанционно управляемые транспортные средства (ROV) или автономные подводные аппараты (AUV). Он обеспечивает пополнение энергии и обмен данными с высокой пропускной способностью, поддерживая расширенные миссии по проверке, техническому обслуживанию и эксплуатации вокруг среды обитания.
Другое океанографическое оборудование длительного действия: подходит для широкого спектра постоянно развернутых инструментов, включая системы экологического мониторинга и оборудование для исследования ресурсов морского дна, обеспечивая им стабильное, долговременное питание и каналы передачи данных для обеспечения непрерывной работы и точного сбора данных.
