ВЧМУ 1Г16
RONA
85444929
300 м
При проектировании автоматизированных систем непрерывного движения силовой кабель часто является единственной точкой отказа. Как инженеры, мы знаем, что стандартные кабели просто не выдерживают высокочастотных изгибов и агрессивных промышленных жидкостей.

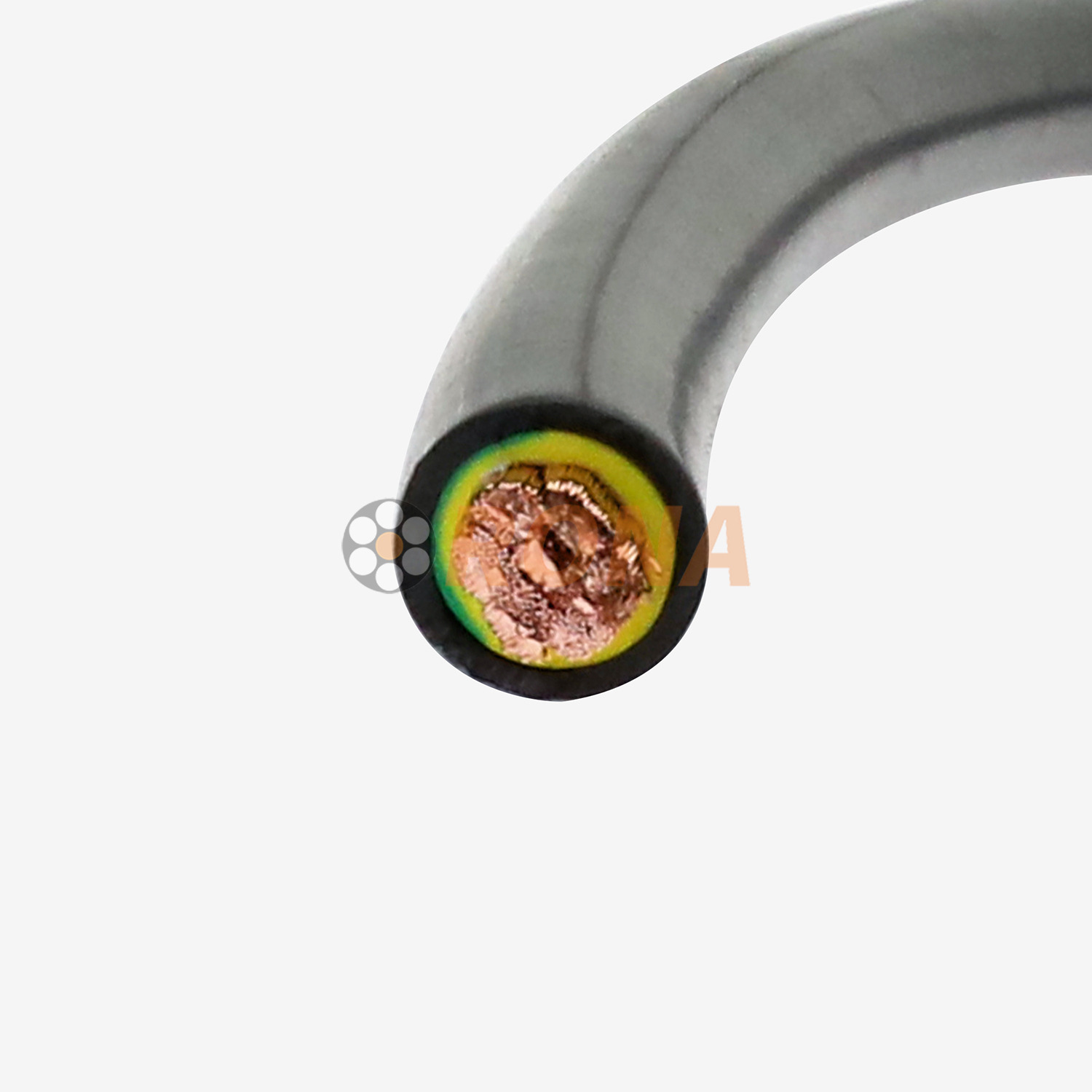

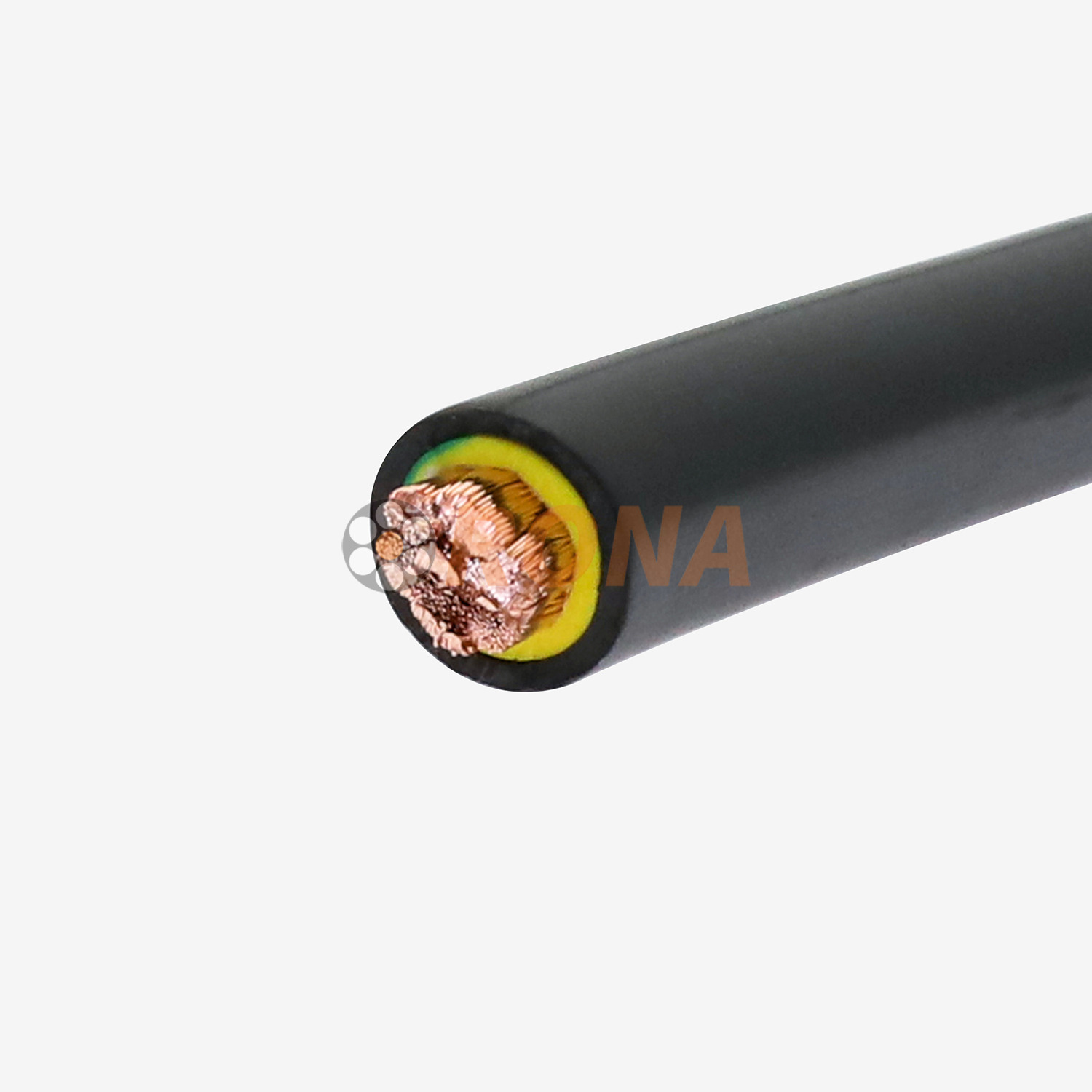

Силовой кабель для буксируемых цепей RONA 1G16 мм² (0,6/1 кВ) с полиуретановой оболочкой специально разработан для решения этой проблемы. Изготовленный из сверхтонкого многожильного медного провода и усовершенствованной полиуретановой (PUR) оболочки, он гарантирует бесперебойную подачу электроэнергии в самых требовательных динамических средах.
Гарантия на длительный срок службы: более 5 000 000 циклов изгиба (проверено на установках с непрерывной буксируемой цепью).
Превосходные данные по маслостойкости: Соответствует стандартам DIN EN 50363-10-2 и превосходит их. Практически невосприимчив к промышленным минеральным маслам, синтетическим смазочно-охлаждающим жидкостям и охлаждающим жидкостям, что предотвращает разбухание и разрушение оболочки.
Номинальное напряжение: 0,6/1 кВ, идеально подходит для мощных серводвигателей и автоматизированных приводных систем.
| Параметр | Спецификация/значение |
| Площадь поперечного сечения | 1 × 16 мм² (1G16 мм²) |
| Текущая грузоподъемность (емкость) | ~82 А (при температуре окружающей среды 30°C) |
| Номинальный внешний диаметр (НД) | 9,5 мм (± 0,3 мм) |
| Общий вес кабеля | Прибл. 216 |
| Мин. Радиус изгиба (динамический) | 7,5 × наружный диаметр (около 71,25 мм) |
| Мин. Радиус изгиба (статический) | 4,0 × наружный диаметр (ок. 38 мм) |
| Структура проводника | Сверхтонкие медные жилы класса 6 (DIN VDE 0295) |
| Температурный диапазон | Фиксированная установка: -50℃~90℃. Перемещение установки: -40℃~90℃ |
| Максимальная скорость мобильного телефона | Неподдерживаемая скорость: 8 м/с. Скорость скольжения: 5 м/с Ускорение: 75 м/с² |
Исключительная гибкость для непрерывного движения
Структура троса оптимизирована для повторяющихся изгибов и динамических движений, что делает его идеальным для систем буксируемых цепей с частым ускорением, замедлением и изменением направления.
Высокопрочная полиуретановая куртка
Внешняя полиуретановая оболочка обеспечивает превосходную стойкость к истиранию, порезам, маслам, охлаждающим жидкостям и многим промышленным химикатам, что значительно продлевает срок службы.
Стабильные электрические характеристики
Тонкопроволочные медные проводники обеспечивают постоянную проводимость и минимальные потери сигнала даже при длительной динамической работе.
Сокращение времени обслуживания и простоев
Благодаря своей высокой износостойкости и механической прочности кабель сводит к минимуму риск отказа, помогая сократить незапланированные простои и затраты на техническое обслуживание.
Промышленная безопасность
Огнестойкая конструкция соответствует международным требованиям промышленной безопасности, что делает ее подходящей для современных систем автоматизации и машиностроения.
Исключительная стойкость к истиранию и гибкость этого кабеля из полиуретана делают его отраслевым стандартом для следующих динамических применений:
Автоматизированные управляемые транспортные средства (AGV и AMR)
Обеспечивает высоконадежную внутреннюю подачу энергии в условиях ограниченного пространства и постоянной микровибрации.
Автоматизированные конвейерные и сортировочные линии
Обеспечивает стабильное питание движущихся приводов высокоскоростных логистических сортировочных лент без разрыва оболочки.
Системы непрерывного движения
Идеально подходит для буксируемых цепей станков с ЧПУ, портальных роботов и автоматизированных упаковочных машин, где высокие скорости ускорения и замедления постоянны.
Зачем переходить с ПВХ на ПУ? С точки зрения машиностроения, полиуретан (PUR) предлагает молекулярную структуру, которая обеспечивает значительно превосходящую устойчивость к разрыву и химическую стабильность в динамических состояниях. Вот сравнение на основе данных:
| Особенность/Материал | PUR (полиуретан) оболочка - RONA | Стандартная оболочка из ПВХ |
| Срок службы непрерывного изгиба | От 5 000 000 до 10 000 000+ циклов | От 1 000 000 до 2 000 000 циклов |
| Динамический температурный диапазон | От -40°C до +80°C (отличная гибкость при низких температурах) | от -5°C до +70°C (затвердевает и трескается на холоде) |
| Сопротивление масла и охлаждающей жидкости | Отлично (без набухания/затвердевания) | От плохого до среднего (ухудшается со временем) |
| Устойчивость к истиранию | Чрезвычайно высокие (свойства самосмазывания) | Умеренный (склонен к фрикционному износу) |
| Лучшее для | Суровые промышленные, высокоскоростные буксирные цепи | Стационарное или легкое перемещение в помещении |
Вопрос 1: Почему кабель буксировочной цепи с полиуретановой оболочкой стоит дороже, чем кабель из ПВХ?
A1: Разница в первоначальных затратах связана с сырьем и сложным процессом экструзии. PUR — термопластичный эластомер премиум-класса. Хотя ПВХ дешевле, он быстро становится хрупким при постоянном изгибе или воздействии промышленных масел, что приводит к простою оборудования. Инвестиции в PUR значительно снижают общую стоимость владения (TCO) за счет исключения частой замены кабелей и предотвращения дорогостоящих остановок производства.
Вопрос 2: Как вы проверяете срок службы изгиба «5 миллионов + циклов»?
A2: Мы не просто оцениваем; мы проводим строгие физические испытания. Кабели помещаются в наши автоматизированные испытательные стенды для буксируемых цепей. Мы установили параметры, имитирующие экстремальные реальные условия: определенные расстояния перемещения (например, 5–10 метров), высокие скорости (например, 3 м/с) и быстрое ускорение (например, 10 м/с²). Кабель непрерывно подвергается циклическому включению до тех пор, пока не произойдет разрыв жилы или пока электрическое сопротивление не превысит допустимый порог. Прохождение 5 миллионов циклов означает, что кабель сохраняет 100% функциональную целостность.
Вам нужна нестандартная длина или полный жгут проводов для вашей системы движения?
