Компонент сервопривода V90
RONA
8547901000
100 шт.

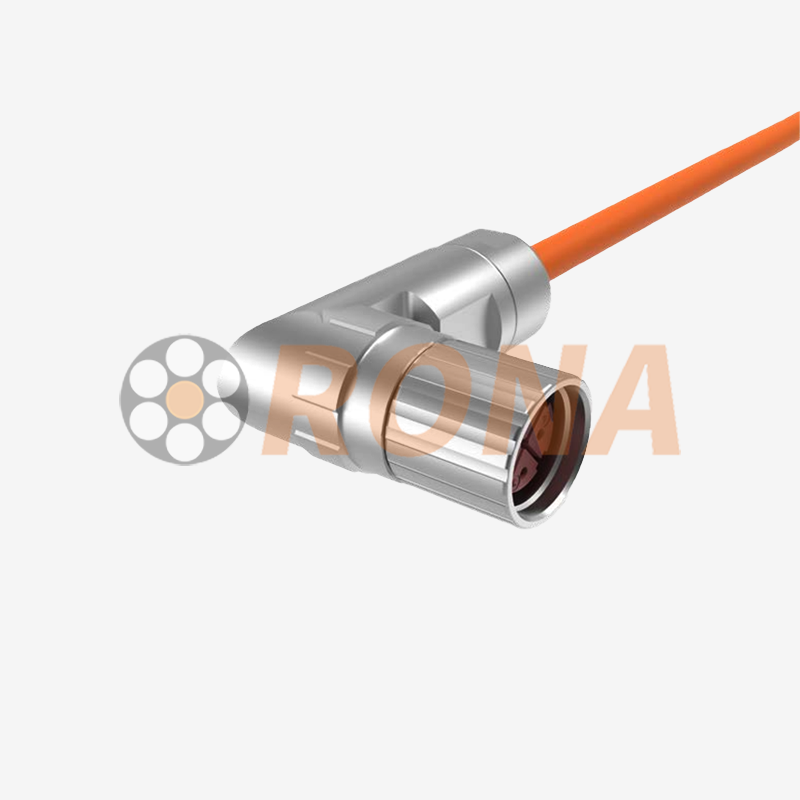

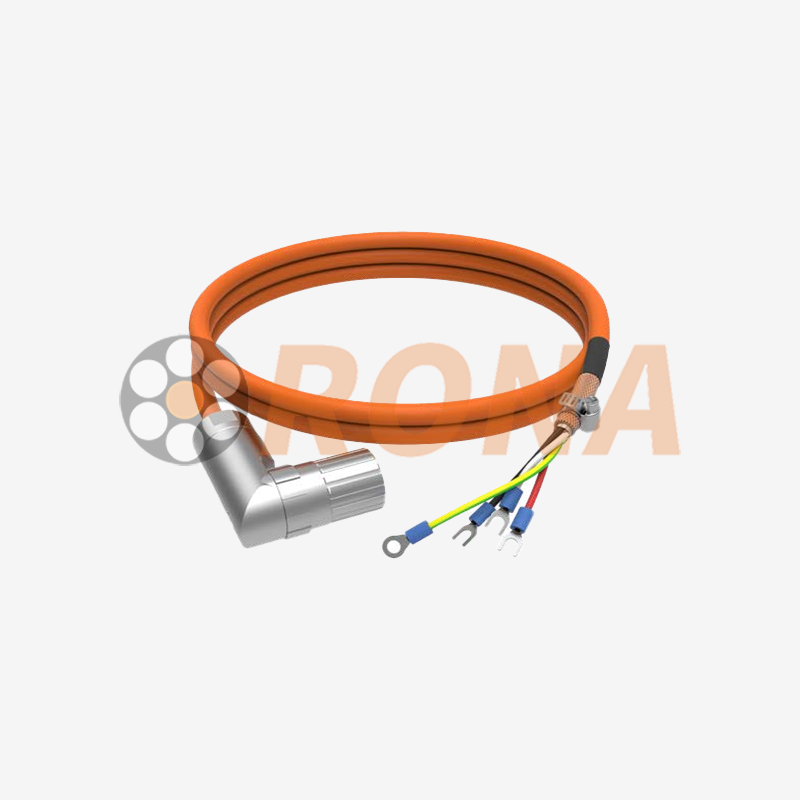

Компонент сервопривода/кабель питания двигателя в сборе
Особенности разъема двигателя
Масло- и износостойкость: отличная маслостойкость, подходит для суровых промышленных условий.
Превосходное экранирование от электромагнитных помех: эффективно противостоит электромагнитным помехам и обеспечивает стабильную передачу сигнала.
Огнестойкий: соответствует стандарту IEC 60332-1-2 для безопасной и надежной работы.
Высокая гибкость: малый радиус изгиба и превосходная гибкость для легкой прокладки и установки.
Экономия места: компактный диаметр кабеля оптимизирует внутреннее пространство оборудования.
Сертификация безопасности: кабели сертифицированы UL и соответствуют международным стандартам безопасности.
Длительный срок службы: выдерживает более 1 миллиона циклов в кабельных системах, идеально подходит для высокочастотного возвратно-поступательного движения.
Экологическое соответствие: соответствует требованиям RoHS 2.0, экологически безопасен.
Характеристики кабельного разъема
| Элемент | Технические характеристики и описание |
| Случаи использования | Фиксированный (для обычных приложений движения) |
| Конкретный проводник | 4 × 0,75 мм² (медная жила 24/0,20 мм) |
| 4 × 1,5 мм² (медная жила 30/0,25 мм) | |
| 4 × 2,5 мм² (медная жила 49/0,25 мм) | |
| Изоляционный материал | ПВХ |
| Цвет основного провода | 4 × 1,5 мм² / 4 × 2,5 мм²: красный, белый, черный, желтый/зеленый |
| 4 × 0,75 мм²: черный, синий, красный, желтый/зеленый | |
| Материал оболочки | ПВХ |
| Экранирующая структура | Луженая медная оплетка, |
| Плотность оплетки | Охват ≥ 80% |
| Цвет оболочки | Оранжевый (RAL2003) |
| Внешний диаметр кабеля | 4 × 1,5 мм²: 9,0 ± 0,4 мм |
| 4 × 2,5 мм²: 10,1 ± 0,4 мм | |
| 4 × 0,75 мм²: 7,3 ± 0,4 мм | |
| Тип разъема | 4-жильный круглый разъем питания, 4 контакта (с фиксатором резьбы) |
| КОРПУС-5557-04R/4 Штырь (Push-pull) | |
| Штифт M23F/4 (фиксатор резьбы) | |
| Рабочая температура | от -40°С до +80°С |
| Рейтинг защиты | V90 Power / M23 (правильно установлен): IP67 |
| КОРПУС (правильно установлен): IP20 | |
| Минимальный радиус изгиба | Фиксированная установка: 6 × наружный диаметр (наружный диаметр — диаметр кабеля) |
| Периодическое движение: 15 × наружный диаметр (наружный диаметр — диаметр кабеля) | |
| Срок службы при циклическом использовании (при 20°C) | ≥ 1 миллиона циклов (Радиус изгиба ≥ 7,5 × наружный диаметр, расстояние перемещения: 1 м, скорость: 1 м/с) |
Применение разъема двигателя
Широко используется в секторах промышленной автоматизации, где требуется чрезвычайно высокая точность управления движением и динамический отклик, включая, помимо прочего:
Станки с ЧПУ
Шарнирно-сочлененные роботы-манипуляторы / Промышленные роботы
Оборудование для лазерной резки, сварки и маркировки
Полностью автоматизированные производственные и сборочные линии.
Оборудование для производства полупроводников и электроники
Упаковочное оборудование,
Печатное оборудование и т.д.
