МРЭФО
RONA
85444929
500 м

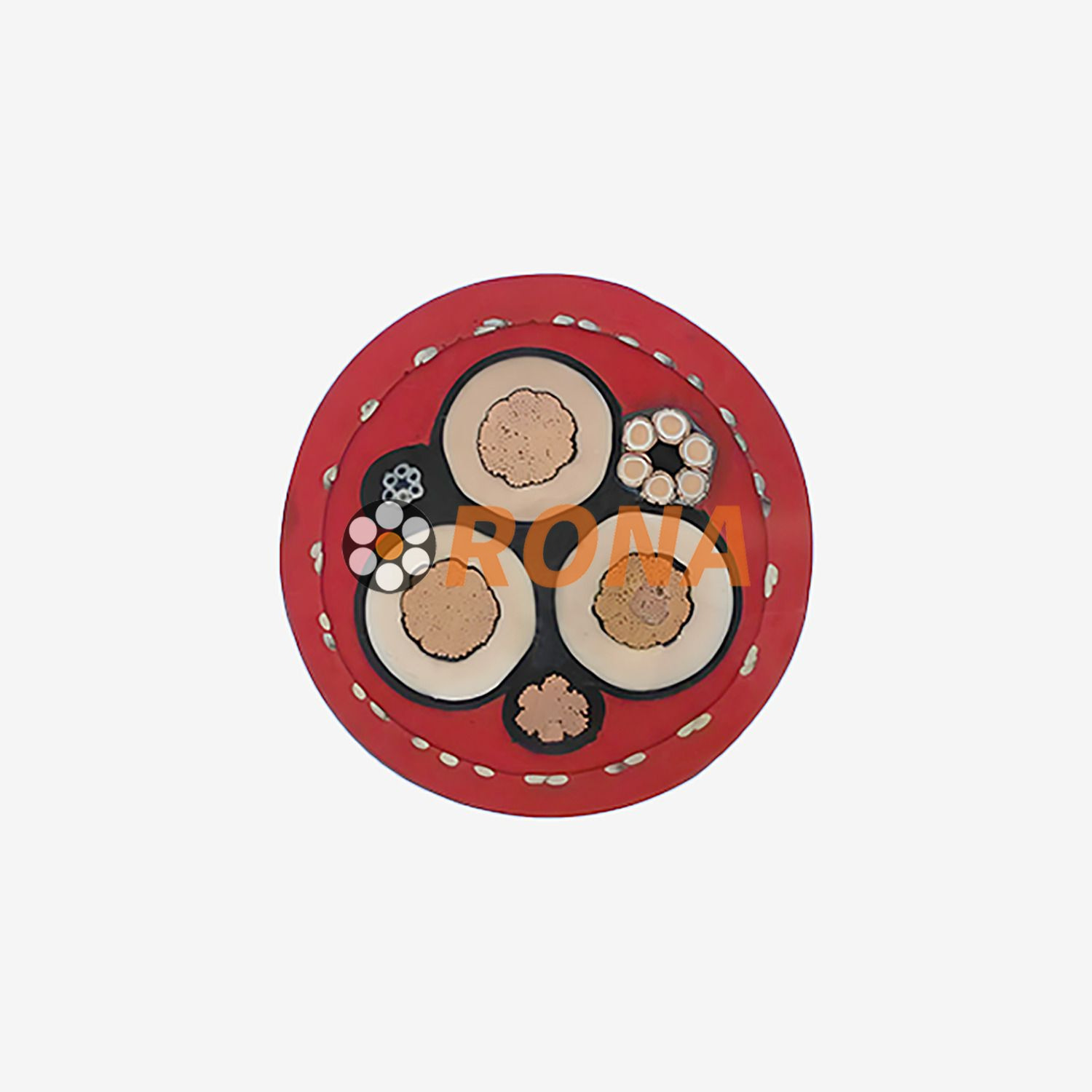

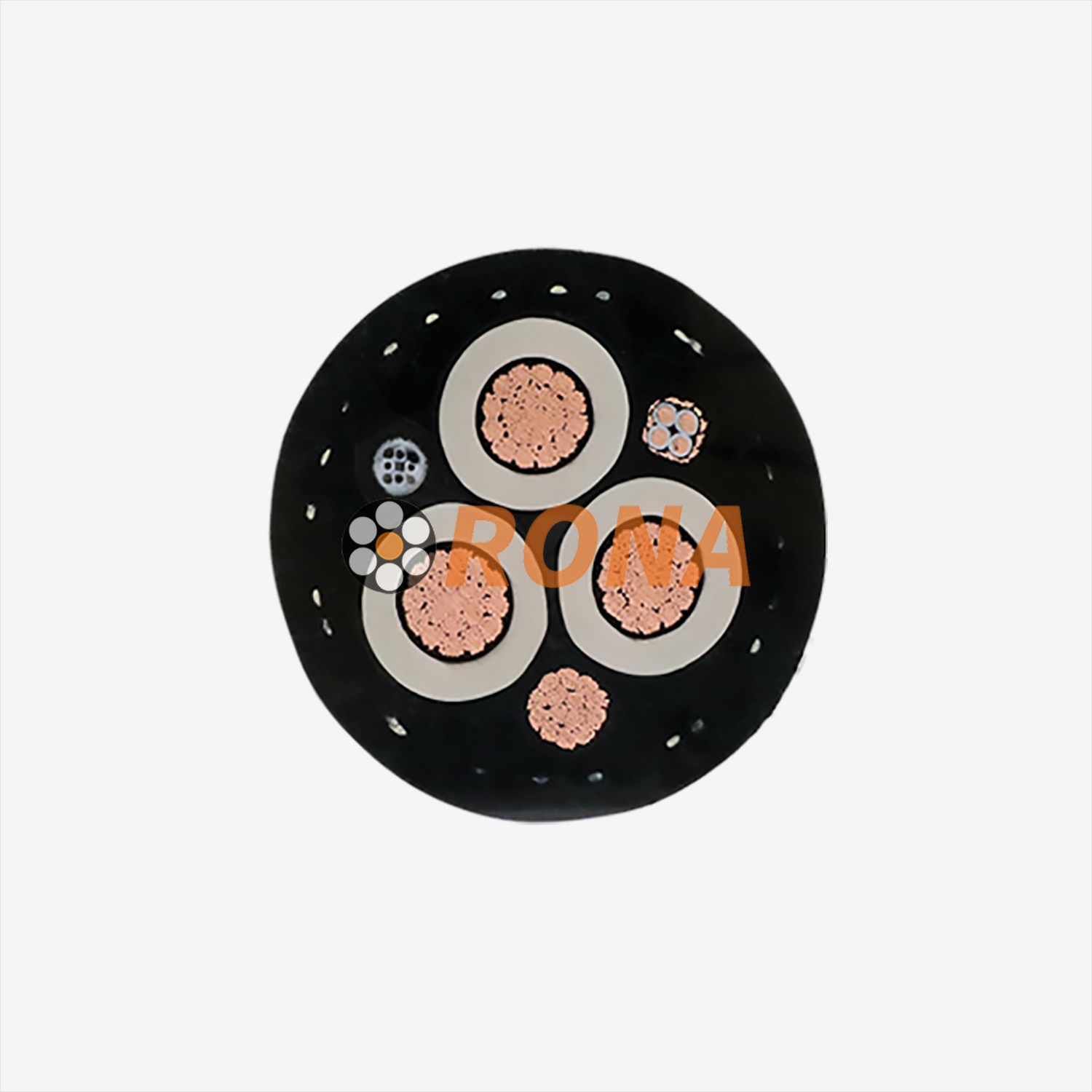

Этот прочный промышленный кабель предназначен для передачи электроэнергии высокого напряжения и интегрированной передачи данных в сложных мобильных условиях. Разработанный для экстремальных механических нагрузок, он является идеальным решением для крупногабаритного оборудования, требующего частой намотки и разматывания. Композитный кабель имеет прочную многожильную конструкцию в сочетании с 12-жильным оптоволоконным блоком. Такая интеграция позволяет обеспечить высокую мощность подачи питания и передачу данных в реальном времени в одной очень прочной оболочке.
▍ Основные технические характеристики
Номинальное напряжение: номинальное напряжение 0,6/1 кВ с максимальным рабочим напряжением 1,2 кВ.
Конфигурация ядра: 3 основных жилы и 2 жилы заземления.
Оптоволокно: встроенный 6-жильный оптоволоконный блок (совместим с типами волокон E9/125, 50/125 и 62,5/125).
Текущая емкость: номинальный ток 461 А (при температуре окружающей среды 30 ℃, прямая прокладка).
Номинал короткого замыкания: допустимый ток короткого замыкания 22,57 кА (1 с).
▍ Расширенная конструкция конструкции
Гибкие проводники: Тонкопроволочная конструкция из луженой меди класса 5, обеспечивающая превосходную гибкость и устойчивость к коррозии.
Защита от скручивания: специальная полиэфирная оплетка, предотвращающая скручивание, предотвращает внутренние повреждения во время движения в нескольких плоскостях.
Промышленная оболочка: Внешний слой представляет собой специальную резиновую смесь, устойчивую к истиранию и разрыву, устойчивую к ультрафиолетовому излучению, озону и маслам.
Термическая стойкость: Разработан для надежной работы при температуре поверхности от -40 ℃ до +90 ℃.
▍Технические характеристики
Тип | Описание | |||
Рона-МРЭФО | Композитный оптоволоконный кабель среднего напряжения с круглой спиралью 6/10 кВ | |||
Поперечное сечение ( мм 2) | Конструкция проводника ( мм ) | Макс. общий диаметр ( мм ) | Приблизительный вес ( кг/км ) | Максимально .допустимый растягивающая сила (Н) |
3×25+3×25∕3+ 2×(6×2,5)C+6LWL | 3×196/0,40+ 2×(6×77/0,20)С | 56.0 | 4100 | 2100 |
Элемент | Технические параметры |
| Напряжение | 0,6/1 кВ |
Температурная диапазон | Фиксированная установка: -40 ℃ ~ 90 ℃ Перемещение установки: -35 ℃ ~ 90 ℃ |
Минимальный радиус изгиба | Фиксированная установка: 5xcable внешнего диаметра Перемещение установки: 10 -кратный кабель наружный диаметр |
Отсталые свойства | Выполнил IEC60332-1 |
Погодная сопротивление | Устойчивые к УФ, старения |
▍ Приложения
Предназначен для подключения крупного мобильного оборудования, находящегося в условиях высоких механических нагрузок:
Портовое и терминальное оборудование: Козловые краны и погрузочные мосты.
Горное дело и земляные работы: Крупногабаритные экскаваторы и разбрасыватели.
Строительство и инфраструктура: Мобильная техника и тяжелое строительное оборудование.
Опасные зоны: Подходит для сред с высоким риском взрыва.
В1: Можно ли погружать кабель в соленую воду?
A: Да, комбинация PUR -оболочки (поглощение воды ≤0,5% через 24 часа) и переключенная стальная броня обеспечивает водонепроницаемость, позволяя временно погрузить (до 72 часов) во время прилива или штормовых наголов.
В2: Каков температурный диапазон кабеля?
A: Он действует надежно между -40 ° C (полярные порты) и +100 ° C (машины порта), поддерживая гибкость и производительность изоляции в экстремальных условиях.
В3: Устойчив ли кабель к маслам и топливу?
О: Да, оболочка PUR очень устойчива к минеральным маслам, гидравлическим жидкостям, дизельным топливам и бензину, без измеримых отек после 1000 часов погружения в тесты ASTM D471.
В4: Требуется ли для кабеля специальная заделка?
A: Рекомендуются стандартные обжима или припоя с помощью ботинок с тепло-торазой (RATED RATED). Мы также предлагаем заводские разъемы (например, Lapp Skintop®) для установки подключаемой игры.
В5: Какие сертификаты имеет кабель?
A: Он сертифицирован CE для безопасности, соответствует ROHS для защиты окружающей среды, и отвечает требованиям Международной морской организации (IMO) для кабелей для кораблей.
